CDWi-HV2

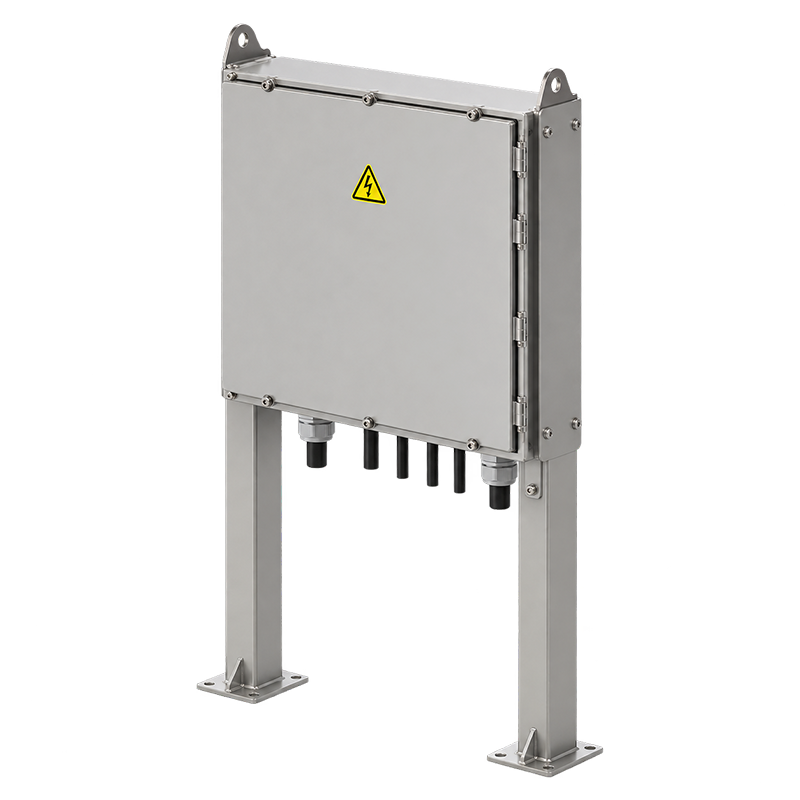

CDWi-HV2 – Painel de Alta Tensão Ex

Solução para terminação e derivação de circuitos trifásicos de alta tensão em aplicações offshore e onshore.

Aplicação e construção

• Painel para terminação e derivação de cabos umbilicais em sistemas de distribuição de alta tensão para instalações offshore e onshore.
• Adequado para passagem e derivação de sistemas trifásicos.
• Produto para instalação em Zona 2, EPL Gc.
• Invólucro, porta e suportes em aço inoxidável 316L.
• Guarnições em silicone.
• Parafusos, arruelas e porcas em aço inoxidável 316.
• Chapa isolante em fibra de vidro.
• Flange inferior removível.
• Barramentos em cobre eletrolítico e barramento de terra interno.

Certificação e proteção

• Certificado no Sistema Inmetro: NCC 22.0112 X.
• Marcação Ex: Ex nA IIC T3 Gc.
• Grau de proteção: IP66.
• Temperatura ambiente de instalação: -20 °C a +40 °C.

Dados técnicos do modelo

• Dimensões: 3015 (A) x 1729,8 (L) x 452,5 (P) mm.
• Entrada: 1C x 630 mm² / polo · 1 circuito trifásico.
• Saída: até 4C x 95 mm² / polo · 4 circuitos trifásicos derivados.
• Tensão máxima: 15 kV.
• Corrente máxima: 800 A.
• Entradas roscadas disponíveis: 4 x 3″ NPT · 1 x 5″ NPT · 1 x 1 1/2″ NPT.
