XLHS – Ex-Cell
Caixas de terminais e junção Ex “e” e Ex “t” da linha Ex-Cell, disponíveis em múltiplas dimensões e opções de materiais, flanges, fixação e travamento para configuração sob encomenda.
Selecione Versão e Configuração para solicitar orçamento.
Solicitação de Orçamento de Equipamento
Descrição
XLHS – Ex-Cell | Caixas de Terminais / Caixas de Junção Ex “e” e Ex “t”
A linha Ex-Cell é destinada a aplicações em áreas classificadas e permite diferentes dimensões de invólucro, capacidades de terminais e opções construtivas conforme o projeto.
Especificações técnicas
- Grau de proteção: IP66.
- Classe de isolação: I.
- Terminais de ligação: até 240 mm², dependendo do tipo de terminal e dos componentes Ex utilizados.
- Tensão nominal: até 750 V, conforme componentes utilizados.
- Corrente nominal: até 500 A, conforme componentes utilizados.
- Temperatura ambiente padrão: -20 °C a +40 °C.
- Temperatura opcional: -55 °C a +55 °C com junta de vedação apropriada.
- Aterramento do invólucro: conjunto de pino de aterramento M10 externo e interno.
- Prensa-cabos / furações: até quatro combinações laterais de flange, conforme especificação.
Materiais disponíveis
- Aço inoxidável 316L polido eletroquimicamente.
- Aço inoxidável 304 polido eletroquimicamente.
- Chapa de aço com revestimento em pó de poliéster RAL 7032.
Opções construtivas
- Fixação da tampa por parafusos.

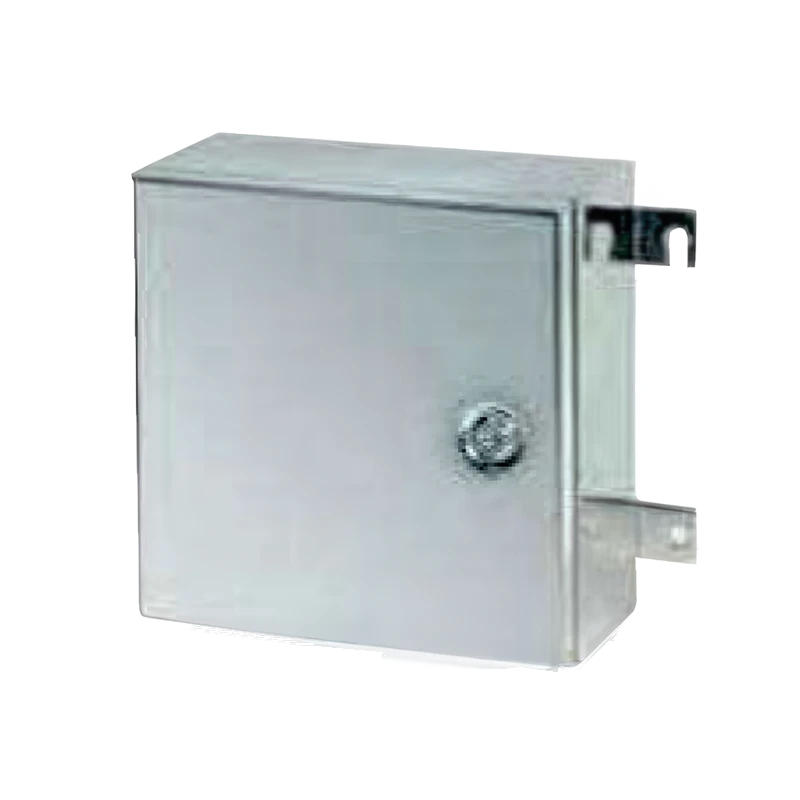

- Fixação da tampa por dispositivos de 1/4 de volta, conforme versão.
- Configurações com 1 ou 3 flanges, conforme versão.
- Dispositivo permanente de travamento HASP como opção instalada em fábrica.
Certificações e marcações
- Certificado de origem: PTB 02 ATEX1021 U.
- Certificado no Sistema Inmetro: BVC 22.4153-X.
- Marcações Ex: Ex eb IIC e Ex tb IIIC, conforme configuração e classe de temperatura.
Importante: os códigos comerciais abaixo identificam o tamanho base do invólucro. O código completo de fornecimento depende das opções de material, flange, fixação e travamento definidas no orçamento.
