E1F

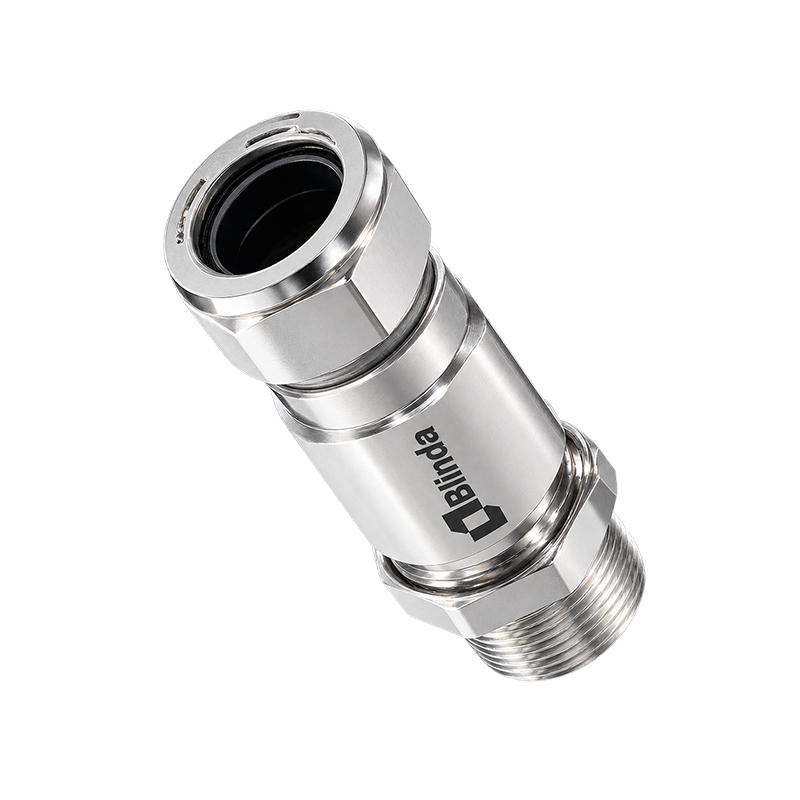

E1F – Prensa-cabo Ex para Cabo Armado

Prensa-cabo Ex do tipo compressão por anel elastomérico para cabo armado, destinado a entradas diretas de cabos em invólucros de equipamentos com tipos de proteção Ex.

Aplicações e construção

• Utilizado para entradas diretas de cabos em invólucros de equipamentos Ex.
• Fabricado em alumínio, aço inoxidável, latão e latão niquelado.
• Junta de vedação em neoprene.
• Anel de deslizamento em nylon.

Roscas disponíveis

Roscas NPT, Métrica e PG. NPT e Métrica chegam a 3 polegadas conforme tamanho; PG é documentada até PG48.

Grau de proteção por material

• Alumínio, Latão e Latão niquelado: IP66 / IP67 / IP68.
• Aço inox 304 e Aço inox 316L: IP66W / IP67W / IP68W.

Certificação e marcações

• Certificado no Sistema Inmetro: NCC 22.0048 X.
• Ex db IIC Gb.
• Ex eb IIC Gb.
• Ex nR IIC Gc.
• Ex tb IIC Db.

Seleção técnica

O tamanho correto depende do diâmetro do condutor, do diâmetro sobre a armadura, do diâmetro do fio da armadura e da rosca/perfil.
