GBOX

GBOX – Caixas de Terminais / Caixas de Junção Ex “eb” e Ex “tb”

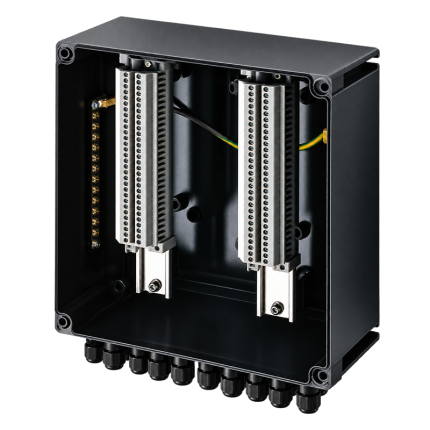

A linha GBOX reúne invólucros Ex em GRP para montagem de terminais, trilhos, prensa-cabos e demais componentes conforme a necessidade da aplicação.

Materiais e acabamento

• Invólucro: GRP, poliéster reforçado com fibra de vidro.
• Cor: RAL 9011, preto.
• Junta de vedação: silicone.
• Parafusos da tampa: parafusos imperdíveis M4 / M6 em aço inoxidável 304.
• Resistência ôhmica superficial: < 10⁹ Ω.

Classificações elétricas

• Tensão nominal de operação: 690 V, 50/60 Hz.
• Corrente nominal de operação: até 315 A.
• Seção transversal máxima para terminais: até 240 mm².

Especificações técnicas

• Temperatura ambiente: -60 °C a +40 °C para T6, +55 °C para T5 e +70 °C para T4
• Pinos de aterramento: M4, M6, M8 ou M10, em latão ou aço inoxidável.
• Placa de continuidade interna: latão, 1,2 mm.

Certificação

• Certificado no Sistema Inmetro: BVC 21.4109-X.
• IECEx opcional: IECEx BVS 18.0065X.
• ATEX opcional: BVS 18 ATEX E 077X.

Configuração sob encomenda

A quantidade e a seção nominal dos terminais, as posições e dimensões dos furos de entrada, os prensa-cabos, trilhos DIN e demais elementos são definidos conforme o projeto. Consulte a equipe comercial para outras dimensões e configurações.
