GHG 41

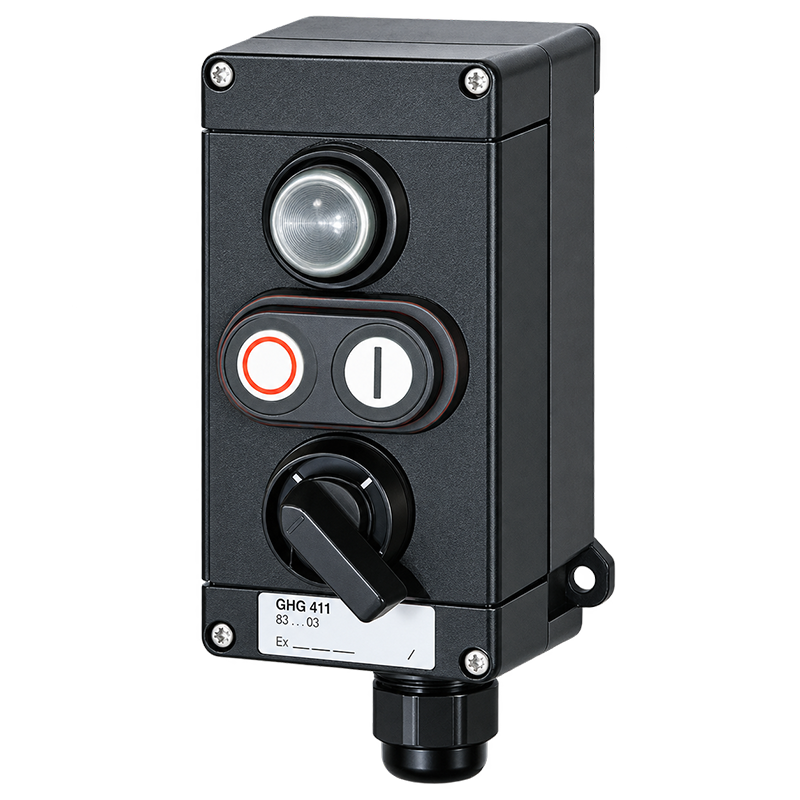

GHG 411 – Botoeira de Comando Ex

Botoeira de comando para aplicações em áreas classificadas, com invólucro em poliamida e diferentes versões para montagem de componentes de comando, sinalização e medição.

Características técnicas

• Material do invólucro: Poliamida
• Cor: Preta
• Grau de proteção: IP66
• Temperatura ambiente permitida: -55 °C a +55 °C
• Tensão nominal: 690 V CA
• Corrente nominal: 16 A
• Terminais de conexão: 2 x 2,5 mm²
• Entrada: 1 x M25 com prensa-cabo ou 1 x M20 com entrada roscada em flange de latão
• Classe de isolação: I

Dimensões das versões

• 411 81: 85 x 85 x 77,5 mm – peso do invólucro vazio 0,25 kg
• 411 82: 125 x 85 x 77,5 mm – peso do invólucro vazio 0,35 kg
• 411 83: 165 x 85 x 77,5 mm – peso do invólucro vazio 0,45 kg

Certificações e marcações

• Certificado de origem: PTB 00 ATEX 3117
• Certificado no Sistema Inmetro: BVC 21.3915/00
• Marcações Ex no Sistema Inmetro: Ex db eb mb IIC T6 Gb IP66; Ex db eb ib mb IIC T6 Gb IP66; Ex tb IIIC T80 °C Db IP66

Versão com instrumento de medição AM72

Disponível com mecanismo de ferro móvel ou bobina móvel, conforme a configuração selecionada. As faixas de medição e respectivos códigos comerciais são apresentadas nas opções do produto.

Observações: o invólucro da base pode ser rotacionado posteriormente para entrada superior ou inferior. Outras versões podem ser fornecidas mediante solicitação.
